Multifiber IRL Meter
66 จำนวนผู้เข้าชม |
เครื่องวัด Multifiber IRL จาก Dimension ใช้แหล่งกำเนิดแสงเลเซอร์ที่มีความเสถียรสูงและเครื่องวัดกำลังแสงแบบออปติกที่มีความแม่นยำสูงสำหรับการทำงานแบบไม่ต้องใช้แกนหมุน
การทดสอบการสูญเสียกลับและการทดสอบการสูญเสียการแทรกความเร็วสูง เวลาทดสอบการสูญเสียความยาวคลื่นเดียวน้อยกว่า 0.5 วินาที และ
สามารถตรวจจับการสูญเสียขั้นต่ำ -75dB รวม 6 ความยาวคลื่นทดสอบสำหรับโหมดเดี่ยวและหลายโหมด (หลายโหมด
โหมด: 850nm, 1300nm, โหมดเดี่ยว: 1310nm, 1490nm, 1550nm, 1625nm) ทรงกลมที่ปรับให้เหมาะสมที่สุดสามารถวัด
การสูญเสียตัวเชื่อมต่อ MTP/MPO แบบมัลติคอร์ที่หนาแน่น รวมทั้งการสูญเสียอุปกรณ์ duplex-LC RLM การวัดที่รวดเร็วและแม่นยำ
ทำให้เป็นเครื่องมือที่เหมาะสำหรับการปรับปรุงประสิทธิภาพการผลิตและการควบคุมคุณภาพ
รายละเอียด:
คุณสมบัติหลัก
• การออกแบบแพลตฟอร์ม + โมดูล แอพพลิเคชั่นหลายตัวและปรับขนาดได้
• การทดสอบแบบไม่ใช้แกนหมุน RL ความเร็วในการทดสอบความยาวคลื่นคู่น้อยกว่า 1 วินาที
• RL ตรวจจับได้ต่ำสุดถึง -75dB (โหมดเดี่ยว)
• ความยาวสายวัดต่ำสุด 0.7m
• กำลังการตรวจจับขั้นต่ำของเครื่องวัดกำลังแสง -70dBm (ไม่ใช้อินทิกรัลสเฟียร์)
• อะแดปเตอร์ตรวจจับที่เปลี่ยนได้หลากหลายและมีความน่าเชื่อถือสูง
• สนับสนุนเครือข่าย การเชื่อมต่อ USB ฯลฯ วิธีการควบคุม
• บันทึกข้อมูลการทดสอบอัตโนมัติ + รายงาน รองรับฟังก์ชั่นการควบคุมระยะไกล
การใช้งาน
• ไฟเบอร์ patchcord และการทดสอบประสิทธิภาพของตัวเชื่อมต่อ
• การทดสอบประสิทธิภาพของอุปกรณ์แบบพาสซีฟแบบออปติคัลอื่นๆ
----------------------------------------------------------------------------------------------------------------------
การออกแบบแพลตฟอร์ม + โมดูล ความสามารถในการปรับขนาดสูง
แพลตฟอร์มการทดสอบออปติคัลสากล OMEGA แบบ 11 ช่องของ Dimension ให้โซลูชันการทดสอบออปติคอลทั้งชุด ซึ่งเข้ากันได้กับ
ช่วงของโมดูลทดสอบการทำงาน เช่น โมดูลทดสอบ IRL ด้วย hot swap, ตั้งโปรแกรมได้, และปรับขนาดได้, บำรุงรักษาและจัดการง่าย,
ด้วยต้นทุนโดยรวมที่ต่ำ
ผู้ใช้สามารถรวมและขยายโมดูลการทำงานต่างๆ ในการติดตาม เช่น สวิตช์ออปติคอล แหล่งกำเนิดแสงที่เสถียร POA
เครื่องทดสอบ เครื่องทดสอบ BER และเครื่องวัดพลังงานแสงความเร็วสูง เพื่อให้ได้การทดสอบแบบครบวงจรสำหรับอุปกรณ์ออปติกและผลิตภัณฑ์อื่น ๆ ที่หลากหลาย
การแสดง

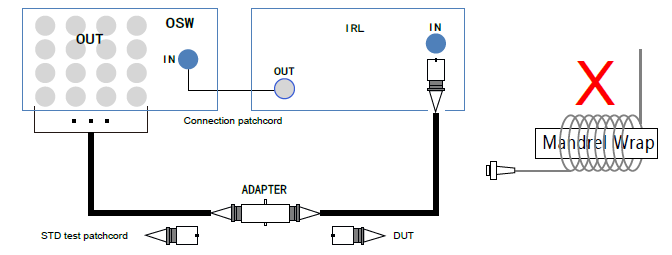

การทดสอบแบบไม่ใช้แกนหมุน RL ความเร็วในการทดสอบความยาวคลื่นคู่น้อยกว่า 12 วินาที (MPO12)
ตามหลักการของการตรวจจับการสะท้อนของโดเมนเวลาแบบออปติคัล (OTDR) การทดสอบการสูญเสียการส่งคืนสามารถทำได้โดยไม่ต้องใช้
คดเคี้ยว โมดูลทดสอบการออกแบบแบบรวมสามารถรับรู้การทดสอบการสูญเสียการแทรกและการสูญเสียกลับพร้อมกัน ใช้สูง
วงจรสุ่มตัวอย่างความเร็วและการเพิ่มประสิทธิภาพอัลกอริทึม ความเร็วของการทดสอบความยาวคลื่นคู่น้อยกว่า 12 วินาที (MPO12)

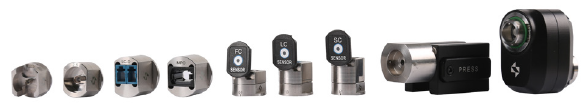

อะแดปเตอร์เครื่องตรวจจับที่ถอดเปลี่ยนได้และมีความน่าเชื่อถือสูง
เพื่อตอบสนองความต้องการของลูกค้า Dimension ได้พัฒนาชุดอะแดปเตอร์เครื่องตรวจจับความน่าเชื่อถือสูงแบบถอดเปลี่ยนได้ ซึ่งมีความยืดหยุ่นและสะดวกในการใช้งาน
ทรงกลมการรวมที่ปรับให้เหมาะสม เข้ากันได้กับอะแดปเตอร์ MPO/ duplex LC ไม่จำเป็นต้องเสียบปลั๊กซ้ำแล้วซ้ำอีกในการทดสอบครั้งเดียว
UI ของซอฟต์แวร์กระชับและชัดเจน ง่ายและมีประโยชน์
ตามความคิดเห็นของลูกค้าเป็นเวลาหลายปี UI ของซอฟต์แวร์ที่ได้รับการปรับปรุงอย่างลึกซึ้งนั้นกระชับและชัดเจน ง่ายและมีประโยชน์ ผู้ใช้สามารถปรับแต่งได้
เช่น รายงานการทดสอบ สามารถบันทึก อัปโหลดข้อมูลการทดสอบ และรายงานไปยังเซิร์ฟเวอร์ได้โดยอัตโนมัติ
