FO CONECTER
Fiber Connector คือหัวที่ใช้สำหรับต่อสายไฟเบอร์ออฟติกที่อยู่ปลายสาย ใช้เพื่อต่อสายไฟเบอร์ออฟติกต่อเข้ากับอุปกรณ์ โดยทั่วไปตัวเชื่อมต่อไฟเบอร์สามารถแบ่งได้ตามมาตรฐานที่แตกต่างกัน เช่น ความนิยม วิธีการส่ง ความแข็งแรง หรือ สะดวกรวดเร็วในการใช้งาน เราจะมาดูกันว่า Fiber Connector มีกี่ประเภท แต่ละประเภทใช้งานอย่างไร มีความแตกต่างกันอย่างไร

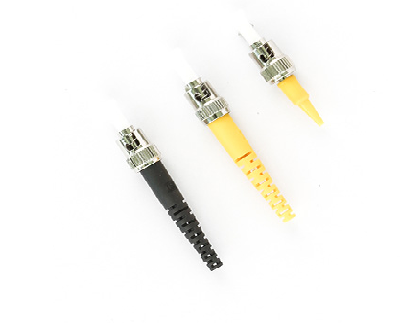

ST Connector (Single-Mode และ Multi-Mode)
ST ย่อมาจาก Straight Tip Ferrule ขนาด 2.5mm รับน้ำหนักด้วยสปริงเซรามิก เป็นตัวที่ถูกนำมาใช้งานสำหรับสาย Fiber Optic ชนิด Single Mode และ Multi-mode มากที่สุด มักใช้ในงานที่ทนทานความร้อนได้ดีและความแข็งแรง
ST ย่อมาจาก Straight Tip Ferrule ขนาด 2.5mm รับน้ำหนักด้วยสปริงเซรามิก เป็นตัวที่ถูกนำมาใช้งานสำหรับสาย Fiber Optic ชนิด Single Mode และ Multi-mode มากที่สุด มักใช้ในงานที่ทนทานความร้อนได้ดีและความแข็งแรง

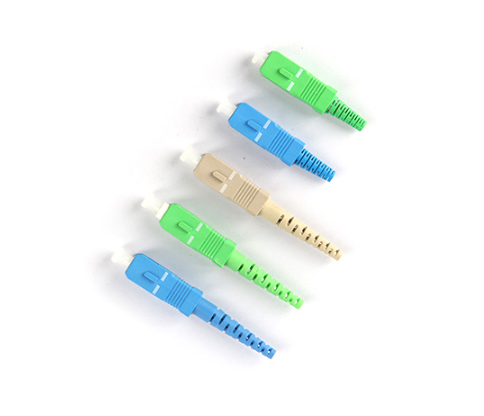

SC Connector (Single-Mode และ Multi-Mode)
SC ย่อมาจาก Square Connector Ferrule ขนาด 2.5mm เนื่องจากลักษณะเป็นรูปทรงสี่เหลี่ยม ตัวเชื่อมต่อชนิดนี้เป็นตัวเชื่อมต่อตัวแรกที่ได้รับเลือกสำหรับมาตรฐาน TIA-568 เป็นหัวที่ได้รับความนิยมมากเพราะเป็นหัวแบบถอดเข้าถอดออกได้ มีขนาดเป็นสองเท่าของขั้วต่อ LC เหมาะสำหรับการเชื่อมต่อ Fiber Optic ภายในอาคารสำนักงาน ใช้งานตามบ้านเรือน หรือมาโรงเรียน และองค์กร ต่างๆ
SC ย่อมาจาก Square Connector Ferrule ขนาด 2.5mm เนื่องจากลักษณะเป็นรูปทรงสี่เหลี่ยม ตัวเชื่อมต่อชนิดนี้เป็นตัวเชื่อมต่อตัวแรกที่ได้รับเลือกสำหรับมาตรฐาน TIA-568 เป็นหัวที่ได้รับความนิยมมากเพราะเป็นหัวแบบถอดเข้าถอดออกได้ มีขนาดเป็นสองเท่าของขั้วต่อ LC เหมาะสำหรับการเชื่อมต่อ Fiber Optic ภายในอาคารสำนักงาน ใช้งานตามบ้านเรือน หรือมาโรงเรียน และองค์กร ต่างๆ

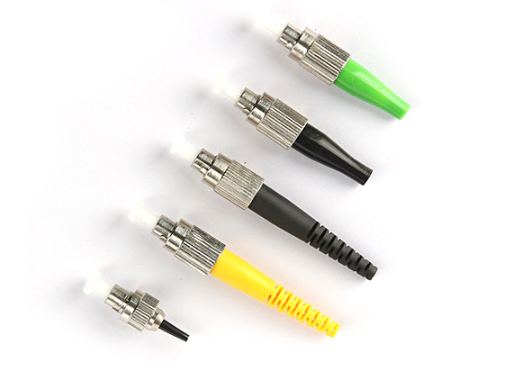

FC Connector (Single-Mode และ Multi-Mode)
FC ย่อมาจาก Ferrule Connector Ferrule ขนาด 2.5mm เป็นตัวเชื่อมต่อไฟเบอร์ออปติกตัวแรกที่ใช้ปลอกโลหะเซรามิก ต่างจากขั้วต่อ SC และ LC ที่เป็นพลาสติก โดยจะใช้ตัวยึดแบบสกรูกลมที่ทำจากเหล็กชุบนิกเกิลหรือสแตนเลส การใช้งานจะต้องขันเกลียวเพื่อยึดติดกับหัว ได้รับการออกแบบโดย NTT ของญี่ปุ่น ทำให้ได้รับความนิยมมากในญี่ปุ่น รวมทั้งสหรัฐและยุโรป ปัจจุบันมีการใช้งานน้อยลงเนื่องจากมีแบบ SC และ LC
FC ย่อมาจาก Ferrule Connector Ferrule ขนาด 2.5mm เป็นตัวเชื่อมต่อไฟเบอร์ออปติกตัวแรกที่ใช้ปลอกโลหะเซรามิก ต่างจากขั้วต่อ SC และ LC ที่เป็นพลาสติก โดยจะใช้ตัวยึดแบบสกรูกลมที่ทำจากเหล็กชุบนิกเกิลหรือสแตนเลส การใช้งานจะต้องขันเกลียวเพื่อยึดติดกับหัว ได้รับการออกแบบโดย NTT ของญี่ปุ่น ทำให้ได้รับความนิยมมากในญี่ปุ่น รวมทั้งสหรัฐและยุโรป ปัจจุบันมีการใช้งานน้อยลงเนื่องจากมีแบบ SC และ LC

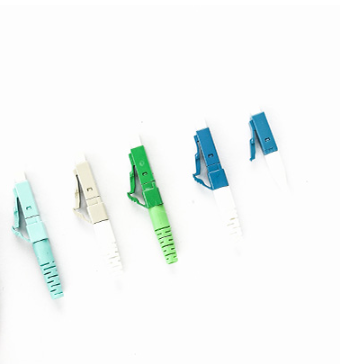

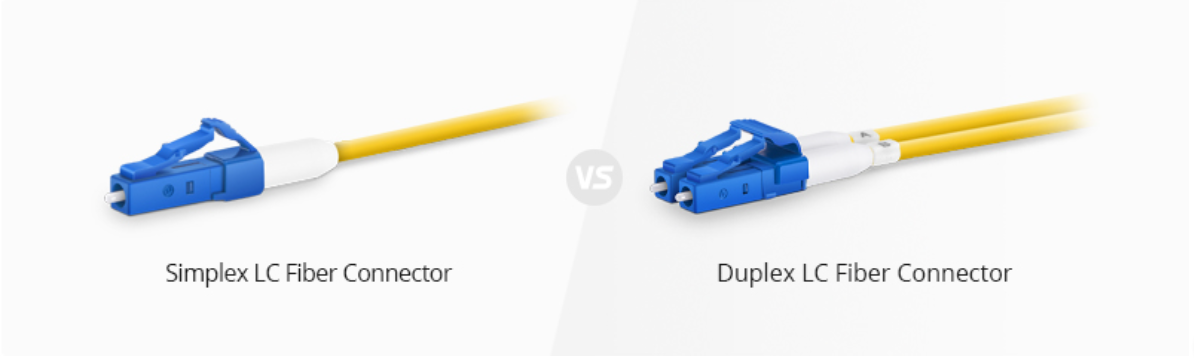

LC Connector
LC Connector Ferrule (Single-Mode และ Multi-Mode) หนึ่งในตัวเชื่อมต่อไฟเบอร์ออปติกที่ใช้กันทั่วไปในการเชื่อมต่อระหว่างไฟเบอร์ออปติก LC Ferrule 1.25 มม. มีลักษณะที่เล็กมากทำให้ได้รับความนิยมในการใช้งานเพราะมีความหนาแน่นสูง ในปัจจุบัน LC Connector เป็นตัวที่ใช้กันมากที่สุด
LC Connector Ferrule (Single-Mode และ Multi-Mode) หนึ่งในตัวเชื่อมต่อไฟเบอร์ออปติกที่ใช้กันทั่วไปในการเชื่อมต่อระหว่างไฟเบอร์ออปติก LC Ferrule 1.25 มม. มีลักษณะที่เล็กมากทำให้ได้รับความนิยมในการใช้งานเพราะมีความหนาแน่นสูง ในปัจจุบัน LC Connector เป็นตัวที่ใช้กันมากที่สุด

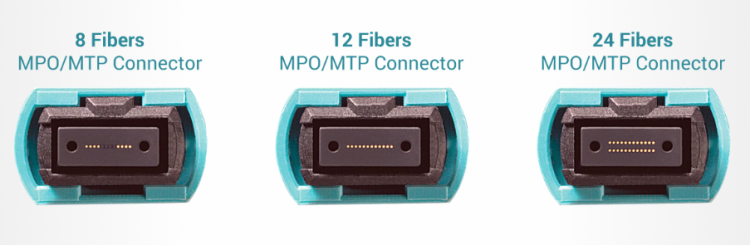

MTP/MPO Fiber Connector
MTP/MPO Fiber Connector ตัวเชื่อมต่อ MPO ย่อมาจาก Multi-fiber Push On เป็นตัวเชื่อมต่อออปติคัลชนิดหนึ่งที่เป็นตัวเชื่อมต่อไฟเบอร์แบบหลายหัว มีขนาดใหญ่กว่าตัวเชื่อมต่ออื่น ๆ ซึ่งรวมไฟเบอร์จาก 12 ถึง 24 หัวไว้ในปลอกโลหะสี่เหลี่ยม มักใช้ในการเชื่อมต่อแบบขนานแบบออปติคัลแบนด์วิดท์สูง 40G และ 100G ได้รับมาตรฐานภายใน IEC 61754-7 และ TIA 604-5 ส่วนใหญ่จะใช้ในห้องปฏิบัติการคอมพิวเตอร์ที่ต้องการประสิทธิภาพสูง ในงานด้าน DATA CENTER และการเก็บข้อมูลใน Cloud ย่อมาจาก “Cloud Computing”
MTP/MPO Fiber Connector ตัวเชื่อมต่อ MPO ย่อมาจาก Multi-fiber Push On เป็นตัวเชื่อมต่อออปติคัลชนิดหนึ่งที่เป็นตัวเชื่อมต่อไฟเบอร์แบบหลายหัว มีขนาดใหญ่กว่าตัวเชื่อมต่ออื่น ๆ ซึ่งรวมไฟเบอร์จาก 12 ถึง 24 หัวไว้ในปลอกโลหะสี่เหลี่ยม มักใช้ในการเชื่อมต่อแบบขนานแบบออปติคัลแบนด์วิดท์สูง 40G และ 100G ได้รับมาตรฐานภายใน IEC 61754-7 และ TIA 604-5 ส่วนใหญ่จะใช้ในห้องปฏิบัติการคอมพิวเตอร์ที่ต้องการประสิทธิภาพสูง ในงานด้าน DATA CENTER และการเก็บข้อมูลใน Cloud ย่อมาจาก “Cloud Computing”
SMA Connector
SMA Connector เป็น Connector อีกแบบหนึ่งที่ได้รับความนิยมมาก โดยเฉพาะในงานของ NATO และในกิจการทางทหารของสหรัฐ ออกแบบโดย Amphenol Corporation.
SMA Connector เป็น Connector อีกแบบหนึ่งที่ได้รับความนิยมมาก โดยเฉพาะในงานของ NATO และในกิจการทางทหารของสหรัฐ ออกแบบโดย Amphenol Corporation.
